1623RD (5389RD)

Elevadores de Tesoura para Terrenos Acidentados
Altura de trabalho
m
Capacidade da Plataforma
kg
Capacidade de Inclinação
%
Obter uma cotação Download de folhetos
compartilhar
  • ESPECIFICAÇÕES
  • Padrão/Opcional
  • Aplicações
Destaques do Produto

  • Fácil manutenção

    ■ Montagem de tubulação integrada, conveniente para a solução de problemas ■ Design de porta dupla para facilitar a manutenção, área espaçosa para manutenção ■ Compartimento do motor do tipo gaveta, de fácil manutenção

  • Forte desempenho off-road

    ■ Capacidade de nivelamento de até 40%, atendendo facilmente às necessidades externas ■ Movimentação estável, lida bem com terrenos esburacados

  • Excelente desempenho

    ■ Poderosa capacidade da plataforma para uma eficiência sem precedentes ■ Plataforma extensível em duas direções, plataforma de trabalho espaçosa ■ Inclinação grande angular, nivelamento dos estabilizadores com um clique
DIMENSIONS

  • Altura Máxima de Trabalho

    18,2 m (59'8.5")

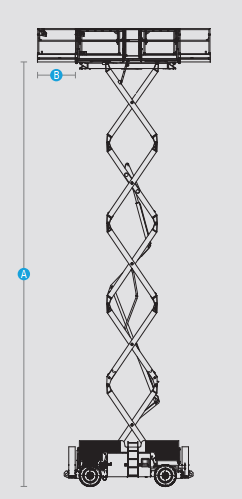

  • [A] Altura Máxima da Plataforma

    16,2 m (53'1.8")

  • [B] Alcance Horizontal Máximo

    1,5 m/1,2 m (4'11.1"/3'11.2")

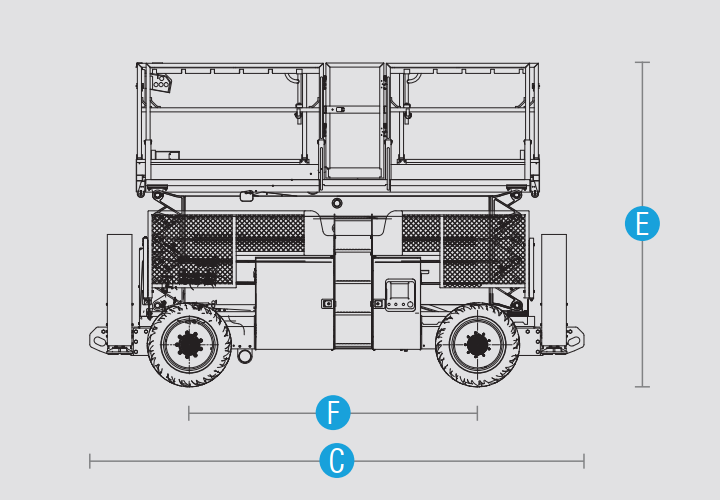

  • [C] Comprimento Recolhido (Com/Estabilizadores)

    4,88 m (16')

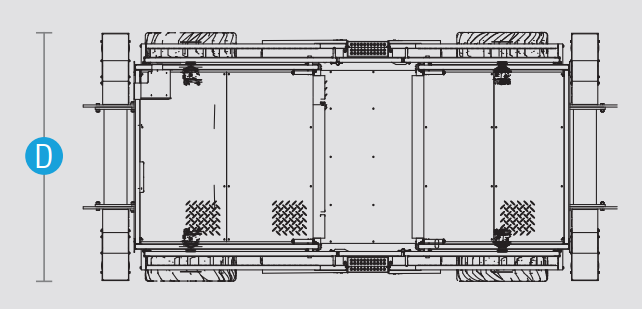

  • [D] Largura Recolhida

    2,31 m (7'7")

  • Altura Recolhida (Guarda-Lama Recolhido)

    2,42 m (7'11.3")

  • [E] Altura Recolhida (Guarda-Lama Estendido)

    3,18 m (10'5.2")

  • [F] Distância entre Eixos

    2,85 m (9'4")

  • Altura Livre do Solo

    0,36 m (1'2,2'')

  • Dimensões da Plataforma (CxLxA)

    Plataforma de 6,5m: 3,98m × 1,83m × 1,1m (13' × 6' × 3'7") Plataforma de 7,4m: 4,84m × 1,82m × 1,1m (15'10.6" × 6' × 3'7")
PRODUCTIVITY

  • Ocupantes Permitidos (Interior)

    4 pessoas

  • Ocupantes Permitidos (Exterior)

    4 pessoas

  • Capacidade da Plataforma

    680kg (1.499lbs)

  • Velocidade Recolhida

    6,1 km/h (3,8 mph) motor Yanmar 5,0 km/h (3,1 mph) motor Kubota

  • Velocidade Elevada

    1,1 km/h (0,7 mph)

  • Tempo de Elevação (Sem Carga)

    70s~90s

  • Tempo de Descida (Sem Carga)

    45s a 55s

  • Capacidade de Rampa

    0.4

  • Raio de Giro (Interno/Externo)

    2,2 m/5,3 m (7'2,6"/17'4,7")

  • Limite de Inclinação (Longitudinal)

    3°

  • Limite de Inclinação (Lateral)

    2°

  • Nivelamento Máximo (Longitudinal)

    7°

  • Nivelamento Máximo (Lateral)

    12°

  • Pneus Maciços

    315/55D20/Pneu preenchido com espuma
POWER

  • Fonte de Energia

    Yanmar / 4TNV88C / 35,5 kW(48,3 cv) / EU Stage 5 / EPA Tier 4 Yanmar / 4TNV88 / 35,3 kW(48 cv) / China Stage 4 Kubota / D1105 / 18,2 kW(24,7 cv)

  • Modo de Tração

    4WD×2WS

  • Capacidade do Tanque de Diesel

    110L (24 gal (UK) / 29 gal (US))

  • Capacidade do Sistema Hidráulico

    107L/23,5 gal(UK)/28 gal(US)
WEIGHT

  • Peso Total (Com/Sem Estabilizadores)

    Motor Yanmar: 8.210 kg (18.100 lbs) Motor Kubota: 8.000 kg (17.637 lbs)

  • Conformidade Normativa

    CE/ANSI/CSA/AS/EAC
Download de folhetos
Características padrão
  • 4 WD × 2 WS
  • Bolsos para empilhadeira
  • Pontos de elevação e amarração
  • Caixa de documentos
  • Pintura eletroforética
  • Controles proporcionais
  • Parada de emergência
  • Plataforma de extensão dupla deslizante
  • Sistema de abaixamento de emergência
  • Guarda-corpo dobrável
  • Buzina & alarme
  • Sistema de freio automático
  • Alarme de inclinação
  • Alarme de movimento
  • Sistema de detecção de carga
  • Luz de advertência intermitente
  • Sistema de diagnóstico de falhas
  • Função de oscilação ativa
  • Estabilizadores hidráulicos com nivelamento automático
  • Pneus preenchidos com espuma
  • Conector pronto para telemetria
Recursos opcionais
  • Alimentação CA para a plataforma
  • Pneus preenchidos com espuma e sem marcas
  • Pneus sólidos
  • Pneus sólidos sem marcas
  • Plataforma de 7,4m
  • Berço para tubos
  • Gerador
  • Pacote para clima frio
